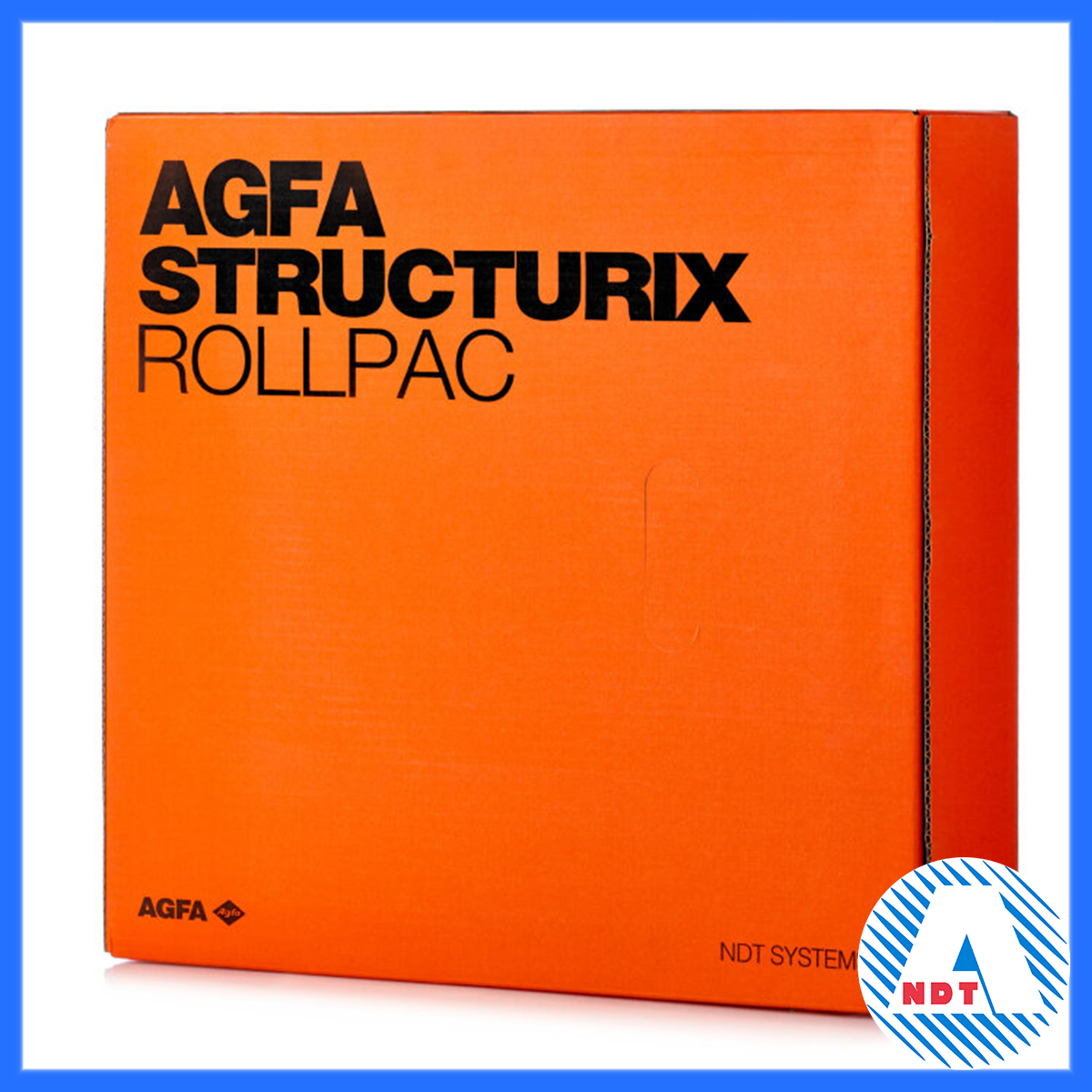

Промышленная рентгеновская пленка Agfa D4 PB 100мм х 90м

Agfa Structurix D4 — рентгеновская плёнка c очень малым размером зерна, средней чувствительностью и очень высокой контрастностью. Применяется для широкого спектра задач контроля с повышенными требованиями к качеству снимка. Может экспонироваться вместе со свинцовыми экранами с использованием источников рентгеновского излучения, радионуклидов или ускорителей электронов. Поставляется в различных форматах и типах листовой и рулонной упаковки.

Рентгеновская плёнка Agfa D4 предназначена для исследования объектов невысокой плотности, изготовленных из различных материалов. Применяется для просвечивания сварных швов, литых деталей, паяных соединений, компонентов электроники, изделий из композитов, разнотолщинных элементов конструкций. Рекомендуется для контроля особо ответственных объектов оборонной, атомной и аэрокосмической промышленности.

Соответствие стандартам

Agfa Structurix D4 сертифицирована независимым Федеральным институтом исследований и испытаний материалов Германии, BAM. Сертификат подтверждает принадлежность Agfa D4 плёночным системам класса С3 по международным стандартам ISO 11699-1, EN 584-1, а также соответствие требованиям к классу I по ASTM E 1815-08 (США). Среди российских нормативных документов использование рентгеновской плёнки регламентируется ГОСТ 20426-82, ГОСТ 7512-82, ГОСТ 50.05.07-2018.


ПЛЁНОЧНАЯ СИСТЕМА

включает в себя плёнку, химреактивы и тип фотообработки

Диапазон толщин

Диапазон контролируемых толщин с плёнкой Agfa D4 может варьироваться в зависимости от мощности и типа выбранного источника излучения. Согласно ГОСТ Р 50.05.07-2018 она покрывает наиболее широкий диапазон толщин по стали в рамках своего класса. Эти показатели актуальны не только среди рентгеновских плёнок Agfa, но и в сравнении с аналогами других производителей.

Согласно заключению ООО «Газпром ВНИИГАЗ» № 31323949-238-2017, протокол № 31323949-238-055-2017 радиационная толщина в направлении просвечивания для Agfa D4 составляет от 5 до 40 мм по стали. Следует отметить, что данные Газпрома касаются применения плёнки D4 только для нефтегазовой отрасли.

Перейти к техническим характеристикам

Когда применяется Agfa D4

• Если более скоростная рентгеновская плёнка Agfa D5 не может обеспечить требуемой чувствительности контроля.
• Для контроля критично важных объектов, когда среди плёнок с высоким качеством изображения необходимо выбрать самую чувствительную.
• По многоплёночной технологии на разнотолщинных участках либо изделиях сложной формы. Как правило, применяется вместе с плёнками Agfa D5 и Agfa D7.

• С рентгеновскими аппаратами постоянного потенциала в диапазоне напряжения до 250 кВ либо сопоставимыми по мощности излучения радионуклидами для выявления дефектов очень малого размера в изделиях небольшой толщины.
• С ускорительным оборудованием для исследования объектов из стали толщиной до 100 мм. При высокой мощности излучения достигается хорошее значение градиента

  Особенности
• подходит для исследования широкого диапазона толщин с различными источниками излучения;
• может использоваться со свинцовыми усиливающими экранами либо самостоятельно;
• среднечувствительная, мелкозернистая, высококонтрастная;
• рекомендована для контроля объектов в атомной и авиационной промышленности;
• подавление бликов и переотражений;
• целесообразно применение с полупериодными рентгеновскими аппаратами и аппаратами постоянного потенциала;
• фотослой не повреждается при распаковке, получении снимка и в процессе химической обработки плёнки;
• может проявляться вручную либо обрабатываться в проявочных машинах;
• антистатическая защита.
