Адгезиметр СМ-1М является прибором для измерения адгезии битумной изоляции трубопроводов, а также других изоляционных покрытий на битумной основе. Адгезиметр СМ-1М (C1-5178) представляет собой механический прибор, позволяющий определять адгезию как качественно, так и количественно, измеряя силу прилипания битумной изоляции к поверхности трубопровода.

Адгезиметр СМ-1М (C1-5178) применяется согласно ДСТУ 4219-2003 (приложение Е.2), а также ГОСТ 25812-83.

Адгезиметр битумной изоляции позволяет проводить измерения при проведении испытаний, плановых осмотрах металлоконструкций и трубопроводов, после выполнения монтажа, а также после выполнения ремонтов на предмет выявления дефектов нанесения изоляции, а также для последующего мониторинга качества выполненных работ. Прибор успешно применяется как в полевых, так и в лабораторных (цеховых) условиях.

Конструкция прибора

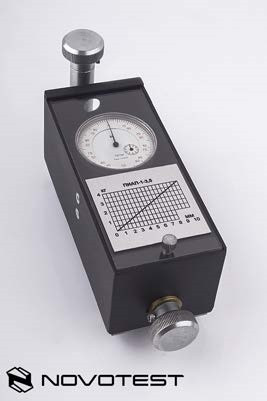

Конструктивно прибор соответствует требованиям стандартов и представляет из себя систему штоков, соединенных калиброванной пружиной. Прибор устанавливается на предварительно подготовленный участок трубопровода (или металлоконструкции) с вырезанным участком покрытия и

путем вращения ручки прибора к площадке покрытия прикладывается нагрузка, тарированная пружиной. В процессе приложения нагрузки прибор измеряет перемещение штока, которое, по установленной на корпусе прибора шкале, пересчитывается в усилие сдвига и определяет адгезию битумного покрытия.

Измерение с использованием адгезиметра СМ-1М (C1-5178)

Адгезию защитного покрытия характеризуют усилием сдвига образца изоляции площадью 1 см кв. Выполнение замера адгезиметром производится следующим образом: на участве покрытия делается надрез изоляции на всю ее глубину размером 10*10мм. После чего прибор устанавливается на покрытие и упирается ножом в торец образовавшейся площадки 10*10мм. Путем вращения ручки адгезиметра происходит сжатие пружины и приложение заданного усилия на нож, который в свою очередь передает сдвиговую деформацию на площадку покрытия. Сила адгезии покрытия противодействует прикладываемой нагрузке. Производят приложение нагрузки то тех пор, пока не произойдет нарушение сплошности (разрушение) площадки покрытия. Максимальное отображается на шкале прибора и фиксируется, как значение адгезии покрытия. Измерения проводят в трех точках, расположенных на удалении друг от друга на расстояние не менее 50см. Величину адгезии определяют, как среднее арифметическое трех замеров.

Технические характеристики адгезиметра

Габаритные размеры, мм 190х80х110 Вес, не более, к 2,5

Комплект поставки

·    адгезиметр

·    паспорт

·    упаковка
