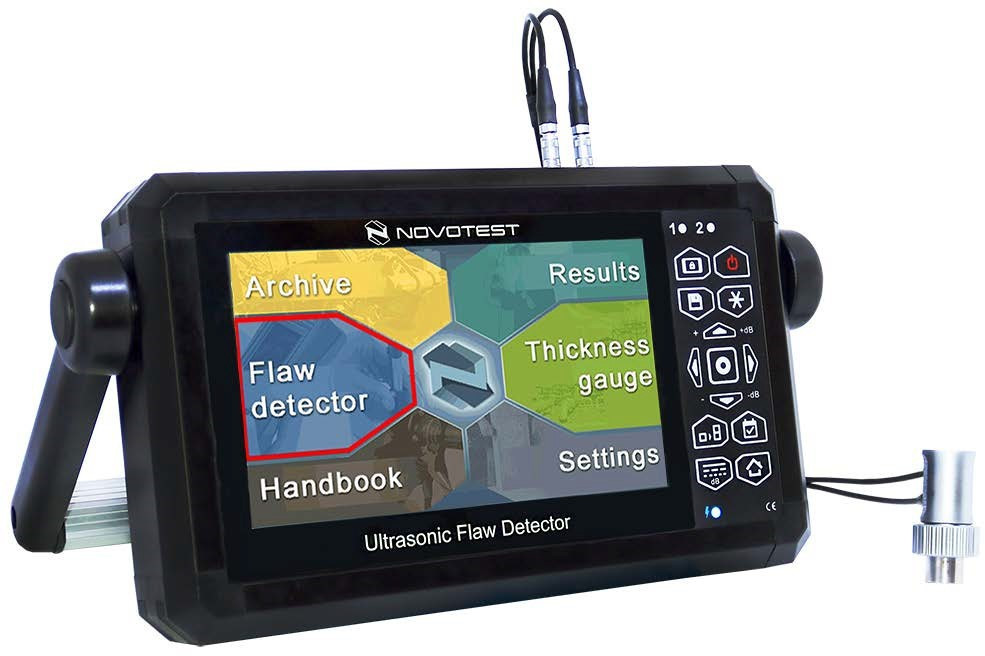

Ультразвуковой дефектоскоп NOVOTEST УД3701

Современный, профессиональный ультразвуковой дефектоскоп УД3701, оснащенный передовой электронной начинкой, сенсорным дисплеем и множеством функций для проведения качественного неразрушающего контроля.

Назначение дефектоскопа

◙ Контроль качества сварных соединений и основного металла;

◙ Поиск мест коррозии, трещин, внутренних расслоений и других дефектов;

◙ Определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из

металлов, пластмасс, композитов и других материалов;

◙ Измерение толщины.

Преимущества

◙ Сверхъяркий, сенсорный дисплей с которым комфортно работать на улице в солнечный день;

◙ Автоматический расчет задержки в призме преобразователя (наклонного и прямого);

◙ Частотный диапазон от 0 до 10 МГц, с плавной регулировкой;

◙ Отображение шкалы развертки как в микросекундах, так и в миллиметрах;

◙ Наличие в приборе режима работы по АРК (DAC) кривым (построение по 16 точкам);

◙ Наличие в приборе режима ВРЧ (до 16 точек);

◙ Наличие в дефектоскопе режима контроля с использованием АРД- диаграмм (DGS), с автоматическим расчетом эквивалентной площади отражателя;

◙ Автоматическая постройка АРД-диаграмм по сигналу от эталонного отражателя;

◙ Проведение контроля как с использованием сенсорного экрана, так и без него;

◙ Наличие перемещаемых блоков вывода измеренных значений, таким образом его можно расположить в любой части А-скана;

◙ Архив измерений, настроек, преобразователей с возможностью передачи данных на ПК;

◙ Симуляция проведения измерения по сохраненной записи в памяти прибора;

◙ Полный контроль над цветовой схемой прибора в режиме "ДЕФЕКТОСКОП" для более комфортной работы оператора.

Гарантия качества, обучение и поддержка

Наши приборы работают более чем в 40 странах мира, на всех континентах. Вы всегда можете обратится в ближайших офис NOVOTEST или к официальным дилерам для получения консультации по применению и особенностям использования прибора для решения специализированных задач и просто с вопросом об его эксплуатации.

Приборы производятся с соблюдением всех требований по качеству. Отдел технического контроля осуществляет проверку всех параметров прибора до отгрузки клиенту минимум 2 раза - в процессе производства и при приемке на складе готовой продукции. Приборы, отправляемые на экспорт, проходят дополнительный третий экспортный контроль. Благодаря этому на дефектоскопы NOVOTEST распространяется 1 год гарантии.

Дефектоскоп рассчитан на работу с совмещенными, раздельно- совмещенными и раздельными ультразвуковыми пьезоэлектрическими преобразователями.

В приборе используется генератор двухполярных зондирующих импульсов с регулируемой длительностью, что обеспечивает совместимость, как с преобразователями, имеющими встроенные согласующие индуктивности, так и без них, что позволяет использовать с дефектоскопом большинство типов преобразователей, присутствующих на рынке.

П111 – Прямые совмещенные преобразователи

Преобразователи типа П111 используются для дефектоскопии и толщинометрии изделий продольными волнами. На практике, прямые совмещенные преобразователи применяются для контроля листов, плит, валов, отливок, поковок, а также для поиска локальных утонений в стенках изделий. Преобразователи П111 используются для выявления объемных и плоскостных дефектов – пор, волосовин, расслоений и т.д.

П112 – Прямые раздельно-совмещенные преобразователи

Раздельно-совмещенные преобразователи типа П112 используются  для определения остаточной толщины стенки изделий и для поиска дефектов, расположенных  на  относительно небольших глубинах под поверхностью. Толщина объектов контроля, как правило, находится в диапазоне от 1 до 30 мм.

П121– Наклонные совмещенные преобразователи

Наклонные преобразователи типа П121 широко применяются в задачах контроля сварных соединений, листов, штамповок, поковок и других объектов. Преобразователи П121 позволяют выявлять трещины, объемные дефекты, такие как неметаллические включения, поры, непровары, усадочные раковины и т.п.

С помощью преобразователей типа П121, как правило, определяются характеристики вертикально ориентированных дефектов.

Цветовые схемы

Прибор предоставляет оператору полный контроль над цветовой схемой прибора в режиме "ДЕФЕКТОСКОП" для более комфортной работы. Также в приборе присутствуют две предустановленные цветовые схемы: темная и светлая.

Временная регулировка чувствительности

Функция ВРЧ позволяет компенсировать влияние затухания и отображать сигналы от отражателей на разной глубине – как сигналы одинаковой высоты (амплитуды). Это становится возможным благодаря разной регулировке усиления в разных точках А-скана в зависимости от глубины и затухания сигналов в материале.

Кривая АРК

Функция АРК отображает эхо-сигналы с их реальной амплитудой без компенсации. При работе в режиме АРК на экране прибора строится кривая изменения амплитуды эхо-сигналов от отражателей одинакового размера, расположенных на разном расстоянии от преобразователя.

Кривая АРК графически делает поправку на затухание в материале, эффекты ближнего поля и рассеяние луча.

Кривая АРД

Кривая АРД описывает зависимость амплитуды отраженного от эталонного отражателя сигнала на разной глубине материала.

Режим огибающей сигнала

В ряде случаев бывает необходимо обнаружить максимум сигнала, а также получить огибающую кривую сигнала при сканировании того или иного отражателя.

Функция заполнение

Функция заполнения сигнала предназначена для улучшения восприятия картинки на экране прибора. Сигнал А-Скана заполняется цветом совпадающий м цветом линии сигнала.

Авто ZOOM

Режим электронной лупы позволяет сфокусировать развертку на выбранном стробе по нажатию на значок сигнализации строба.

Стандартный комплект:

◙ электронный блок прибора;

◙ преобразователи 2 шт. (П111-5-К10 и П121-5-65);

◙ кабель lemo-lemo;

◙ кабель для связи с ПК;

◙ зарядное устройство;

◙ паспорт, руководство пользователя;

◙ транспортировочная сумка.

Рекомендуем заказать дополнительно:

◙ дополнительные преобразователи и кабели;

◙ стандартные образцы;

◙ стандартные образцы предприятия;

◙ профессиональную контактную жидкость (гель).
