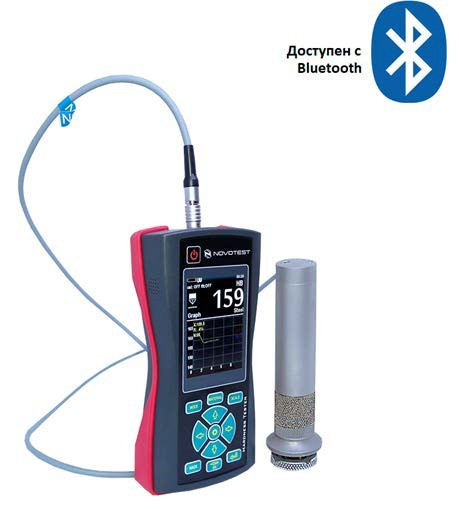

Твердомер Ультразвуковой NOVOTEST Т-У3 (с опциональным Bluetooth и Android)

Самым популярным портативным прибором для определения твердости в мире является твердомер по методу Либа, такие как NOVOTEST T- Д2, NOVOTEST T-Д3, однако есть задачи, которые решить с помощью этого метода очень трудно или вовсе невозможно. Это связано с физикой метода, которая предполагает массивность объекта контроля, для обеспечения инертности изделия при ударе бойка датчика Либа о поверхность с заданной силой. Для решение более широкого спектра задач по оперативному измерению твердости металлов наша компания предлагает твердомеры, которые реализуют метод ультразвукового контактного импеданса в соответствии со стандартом ASTM A1038.

В качестве индентора в данных приборах выступает вибрирующий стержень (механический резонатор) с алмазным наконечником, при внедрении в материал, собственная частоты резонатора изменяется, на основании чего и производится вычисление твердости. Данный метод хорошо зарекомендовал себя по всему миру и применяется в промышленности уже более 50-ти лет.

Наиболее современным и продвинутым ультразвуковым прибором НОВОТЕСТ является ультразвуковой твердомер НОВОТЕСТ Т-У3, основными преимуществами прибора является:

ИЗМЕРЕНИЕ ТВЕРДОСТИ ТОНКОСТЕННЫХ ИЗДЕЛИЙ

Ультразвуковой твердомер НОВОТЕСТ Т-У3 позволяет измерять изделия от 1 мм толщиной без дополнительных приспособлений, и даже менее с использование специально приспособления для тонких листов, что делает его уникальным среди аналогов.

ИЗМЕРЕНИЕ ТВЕРДОСТИ МАЛОГАБАРИТНЫХ ИЗДЕЛИЙ

С помощью данного прибора пользователь может без дополнительной фиксации и оснасток проводить контроль твердости изделий массой всего от 100гр.

ИЗМЕРЕНИЕ ТВЕРДОСТИ ИЗДЕЛИЙ СЛОЖНОЙ ФОРМЫ

В отличии от стандартного датчика Либа, датчику ультразвукового твердомера нужна площадь всего в несколько квадратных миллиметров для того, чтобы провести замер твердости. Это позволяет проводить измерение твердости в труднодоступных местах, изделий сложной формы, сварного шва и зоны термического влияния, зубьев шестерни и т.д.

МЕТОД ЯВЛЯЕТСЯ ПРАКТИЧЕСКИ НЕРАЗРУШАЮЩИМ

Отпечаток после измерения твердости ультразвуковым методом составляет несколько микрон, и практически не обнаруживается невооруженным глазом, в сравнении с методом Либа отпечаток которого составляет около 500 мкм в диаметре, в зависимости от твердости. Это делает также возможным измерение твердости упрочненных слоев материалов (азотирование, цементация и пр.).

УНИВЕРСАЛЬНОСТЬ ДАТЧИКОВ

Датчик Ультразвукового твердомера Т-У3 имеет специальную насадку, которая обеспечивает перпендикулярность внедрения индентора в поверхность объекта контроля и минимизирует вероятность ошибки оператора.

Также специальная шайба насадки может быть установлена обратной стороной для работы с радиусными поверхностями разного диаметра.

Равно как и может быть снята с датчика, в этом случае тонкий носик преобразователя можно установить в пазы или в узкие точки изделия, где необходимо провести замер твердости.

РАЗЛИЧНЫЕ НАГРУЗКИ ДАТЧИКОВ

В стандартной комплектации прибор поставляется с датчиком усилие внедрения индентора которого составляет 50Н (5кгс), этот датчик является наиболее универсальным и решает 90% задач, которые могут быть решены с помощью данного метода. Однако в особых случаях есть необходимость применения датчиков с усиленной или сниженной нагрузкой на резонатор, основные особенности и области применения представлены в таблице:

АРХИВИРОВАНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЯ С ФОТОФИКСАЦИЕЙ И ПЕЧАТЬ ПРОТОКОЛА НА БЕСПРОВОДНОМ ПРИНТЕРЕ

Единственный в мире портативный твердомер со встроенной фотокамерой, который позволяет сохранять изображение объекта контроля с фиксированными точками значения твердости на его поверхности. Также прибор может поставляться с беспроводным принтером, который позволяет оперативно распечатать протокол измерений, не отходя от объекта контроля.

УНИКАЛЬНАЯ НАДЕЖНОСТЬ И ГАРАНТИЯ

Твердомеры NOVOTEST отличаются высокой надежностью. Датчик ультразвукового твердомера позволяет выполнить более 200 тысяч измерений без необходимости выполнения ремонта или замены, а исполнение электронного блока позволяет использовать его в достаточно сложных условиях эксплуатации. При соблюдении правил эксплуатации, срок службы твердомера составляет более 10 лет.

Мы уверены в качества нашего оборудования и поэтому гарантийный срок на приборы составляет 1 год!

Твердомер поставляется со специальным программным обеспечением для работы с архивом устройства и последующей передачи данных для обработки в удобных форматах.

Наиболее функциональный ультразвуковой твердомер в мире!

Твердомер Т-У3 реализует все возможности метода ультразвукового контактного резонанса (UCI) для измерения твердости и при этом имеет уникальный набор функций по документированию результатов контроля. Использование режима интеллектуальной фильтрации измерений позволяет существенно повысить точность контроля.

Измерения твердости без ограничений по массе и размеру объекта контроля.

Ультразвуковой твердомер позволяет измерять твердость легких и тонких изделий, чем выгодно отличается от динамического твердомера. Возможность выбора датчиков с различной нагрузкой позволяет использовать твердомера на поверхностях с повышенной шероховатостью, а также измерять твердость покрытий и поверхностного упрочнения (азотирование, цементация и пр.).

Высокая точность измерения

Измерительная часть прибора - алмазный индентор специальной формы и применение современных методов цифровой обработки сигналов позволяют достигнуть очень высокой точности измерения. При правильной подготовке поверхности точность измерения ультразвуковым твердомером может быть выше, чем стандартным стационарным прибором измерения твердости.

Уникальная надежность и гарантия

Твердомеры NOVOTEST отличаются высокой надежностью. Датчик ультразвукового твердомера позволяет выполнить более 200 тысяч измерений без необходимости выполнения ремонта или замены. При соблюдениях правил эксплуатации, срок службы твердомера составляет более 10 лет. Мы уверены в качества нашего оборудования и поэтому гарантийный срок на приборы составляет 1 год!

Основные отличия от младшей модели Т-У2

Самый функциональный ультразвуковой твердомер. Обладает всеми преимуществами ультразвукового твердомера Т-У2, но при этом прибор дополнительно:

◙ позволяет   работать   с   датчиками   с   разной                      нагрузкой  -    1кг,                5кг (стандартный), 10кг для решения специальных задач;

◙ имеет    88    комбинаций    материалов    и    шкал,    с               возможностью пользовательской калибровки;

◙ режим сохранения резервных копий калибровок;

◙ встроенная память от 2 до 32 ГБ;

◙ интеллектуальный режим фильтрации некорректных измерений;

◙ повышенная точность измерений;

◙ встроенная фотокамера для фиксации объекта контроля и привязки значений твердости к месту на изделии прямо в приборе;

◙ архив    сохраненных   результатов    с    возможностью    просмотра в приборе;

◙ сохранение каждой серии измерений с возможностью присвоения уникального имени;

◙ возможность подключения беспроводного принтера;

◙ специализированная программа для ПК;

◙ возможность обновления прошивки прибора пользователем.

Перед каждым использованием прибора рекомендуется проверять его работоспособность и точность калибровки на стандартных мерах твердости. Очень рекомендуем приобрести их дополнительно, в случае их отсутствия.

В стандартный комплект поставки входит все необходимое для начала работы - прибор, датчик, аккумуляторы с зарядным устройством, паспорт и руководство по эксплуатации. Весь этот комплект помещен в фирменный ударопрочный кейс.

Стандартный комплект:

◙    электронный блок твердомера

◙    ультразвуковой UCI датчик У1 5кг

◙    специальная опорная  насадка для плоских и радиусных поверхностей (установлена на датчике)

◙    3 аккумулятора с зарядным устройством

◙    инструкция по эксплуатации, паспорт

◙    программа для ПК (доступна для скачивания с сайта)

◙    кейс или сумка с плечевым ремнем

Рекомендуем заказать дополнительно:

◙    меры твердости

◙    дополнительные ультразвуковые преобразователи с увеличенной и/или уменьшенной нагрузкой
